Ketebalan khusus 3S BMS Board 10A - 100A 12V Lithium Battery Protection Board

Versatile 3S BMS: 10A - 100A, 12V Opsi untuk aplikasi manajemen baterai yang efisien

Informasi terkait produk

Fungsi utama dari pin individu untuk melindungi IC:

VDD berfungsi sebagai pasokan listrik positif dari IC perlindungan.

Fungsi VSS sebagai suplai daya negatif dari IC Perlindungan.

V- Berfungsi sebagai terminal deteksi overcurrent dan short circuit dari IC perlindungan.

Dout Mewakili Terminal Perlindungan Pelepasan. Cout Menunjukkan Terminal Perlindungan Pengisian.

Proses Kerja Dewan Perlindungan

B+ dan B- masing-masing terhubung ke terminal positif dan negatif sel baterai.

T adalah port NTC untuk

NTC port perlu bekerja bersama dengan MCU untuk melindungi baterai

Kadang-kadang, port ini diberi label sebagai ID dan digunakan untuk identifikasi port baterai.

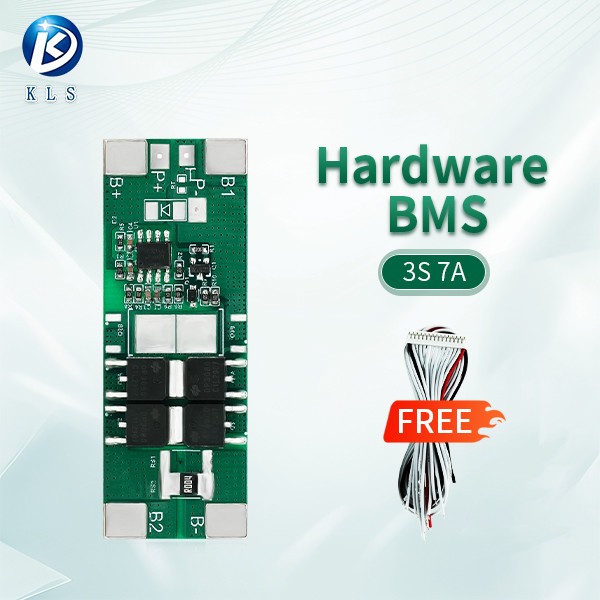

Pengantar Produk Singkat

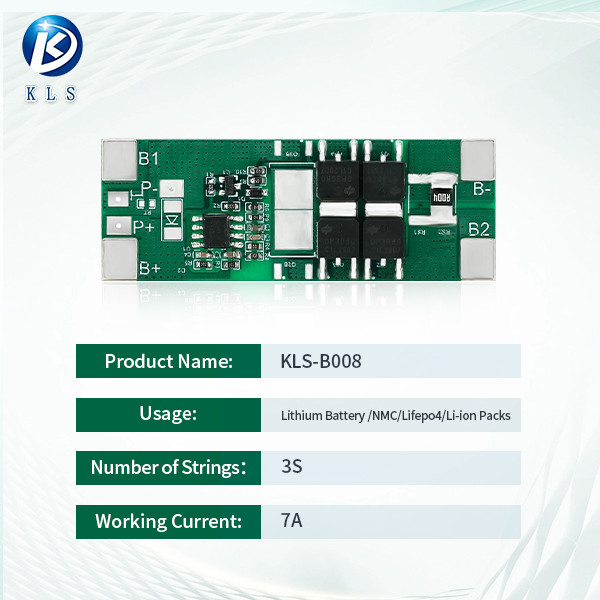

Sistem Pengelolaan Baterai Litium B008: Ideal untuk Pengisian dan Pelepasan Baterai Litium Ternary 3-Series

Perlindungan. Mempunyai desain antarmuka port yang sama, mendukung arus kerja maksimum 7A. Jelajahi Opsional

Konfigurasi untuk fungsi tambahan.

Deskripsi produk

Tampilan beberapa gambar produk yang sebenarnya.

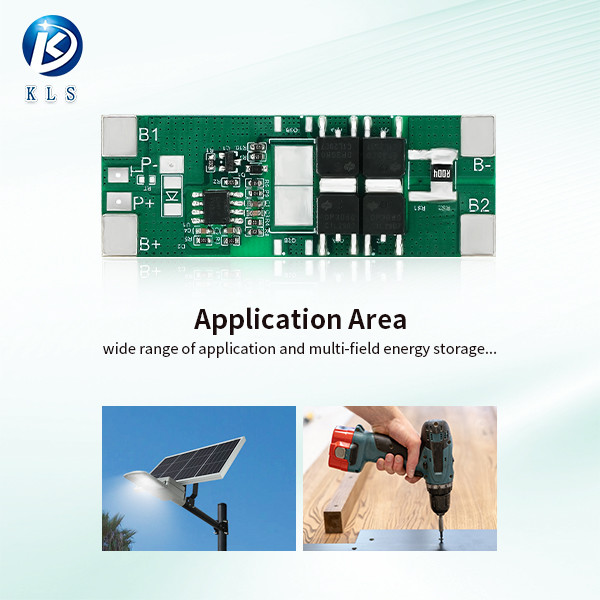

Lithium Battery Protection Board: Ideal untuk perlindungan penyimpanan energi baterai alat listrik dan lampu surya.

Membanggakan kinerja yang stabil, kualitas yang andal, dan daya tahan yang luar biasa.

Chip berkinerja tinggi, transistor MOS dan komponen berkualitas tinggi lainnya dipilih untuk memastikan stabilitas

operasi sistem sirkuit.

Papan perlindungan ini dilengkapi dengan fungsi respon cepat, yang dapat secara efektif melindungi baterai.

Keamanan kabel:

1Pemasangan papan pelindung membutuhkan tingkat keahlian teknis tertentu dalam elektronik.

2. Selama proses kabel, awalnya menghubungkan B-kawat di lokasi soldering pad untuk keseluruhan

penting bahwa kabel B dilas ke kawat pendek dan tebal.

Selanjutnya, solder terminal kabel ke paket baterai pertama, dan kemudian masukkan papan pelindung.

3Koneksi antara terminal baterai B- dan terminal papan perlindungan B- harus pendek dan tebal.

Kegagalan untuk melakukannya dapat menyebabkan pengisian dan debit papan perlindungan yang prematur dan kerusakan berikutnya.

4. Ketika kabel P + / P-, perlu untuk menggunakan kawat tebal. kawat terlalu tipis dan panjang dapat menyebabkan papan terbakar!

FQA:

• Kami menawarkan layanan purna jual yang sangat efisien, didukung oleh lebih dari 10 tahun dukungan teknis yang kuat.
• Produk kami telah memperoleh sertifikasi FCC, CE, ROHS dan standar internasional lainnya.
• Kami dapat menyediakan harga langsung pabrik. Anda dipersilakan untuk mengunjungi pabrik dan proses produksi kami.

• Kami terutama berfokus pada sistem manajemen baterai di bidang baterai tenaga, baterai penyimpanan energi dan baterai konsumen.
• Terutama berlaku untuk baterai LFP, Li-ino dan LTO.

• Jika tegangan normal baterai Anda 3,2V, itu adalah baterai LiFePo4.
• Jika tegangan normal baterai Anda menunjukkan 3.6V atau 3.7V, baterai adalah baterai Li-ion atau Lto.

• Jumlah pesanan minimum kami adalah 1 buah, dan kustomisasi ODM tersedia.
• Sampel yang ada dapat dikirim dalam waktu 1 - 3 hari, sementara sampel yang disesuaikan akan dikirim dalam waktu 3 - 10 hari.

• Untuk produk biasa, video instruksi tersedia. kami juga dapat menawarkan panduan panggilan video online dari insinyur kami.

• Kami menerima transfer uang dan pembayaran tunai, dengan semua pilihan dapat dinegosiasikan. Metode pembayaran termasuk visa, mastercard, T / T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB.

• Semua produk kami menjalani 100% tes laboratorium profesional, bersama dengan tes penuaan berulang.
• Kami telah memperoleh FCC, CE, ROHS dan sertifikasi standar internasional lainnya.
• Kami menyediakan layanan garansi purna jual selama 3 tahun. Unit ganti gratis tersedia dalam waktu 3 tahun.

• Berdasarkan tegangan dan arus yang sesuai dengan baterai Anda, Anda dapat berkonsultasi dengan layanan pelanggan kami dan kami akan membekali Anda dengan sistem manajemen baterai yang paling sesuai.

• Kami menawarkan layanan online 7x24 jam. Silakan tinggalkan pesan online.
• Anda juga dapat menghubungi kami melalui Email, WhatsApp, WeChat, dll (lihat di bawah).

  Dicatat:Kami adalah produsen sumber. merek kami sendiri "KLS" menonjol. kami dapat menyesuaikan produk sesuai Jika Anda memiliki pesanan massal, kami dapat menawarkan Anda sangat harga yang kompetitif di pasar. Silakan hubungi kami tanpa ragu.
